Multimetrs ar TRUE RMS, YT-730933, YATO, 10mA-1000A, AC/DC, 0-750V, 0-1000V, 0-60MΩ, 0-100mF, 0-10MHz, -30°C līdz +1000°C

Universaalne klampmõõtur YATO YT-730933 ja TRUE RMS funktsiooniga, mis pakub automaatset ja käsitsi mõõtmise ulatust. See võimaldab teostada nii põhitaseme kui ka keerukamaid elektriliste parameetrite mõõtmisi. Klambri abil saab mõõta nii alalisvoolu kui ka vahelduvvoolu vahemikus 10 mA kuni 1000 A. Mõõtmised toimuvad ilma ahela katkestamiseta või toiteallikast lahtiühendamata. See mõõtur võimaldab mõõta palju kõrgemat voolu kui tavalised elektrimõõturid. Proovi kaablid on varustatud silikoonisolatsiooniga, mis on paindlik ja kuumuskindel.

Põhisisemõõtmised:

• vahelduvvoolu mõõtmine: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• alalisvoolu mõõtmine: D.C. 0-1000 V
• vahelduvvoolu mõõtmine: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
• alalisvoolu mõõtmine: D.C. 0-1000 A
• takistuse mõõtmine: 0–60 MΩ
• dioodi test: _IF 2 mA,_UR 3.2 V
• ringluse pidevuse test: 0-50 Ω

Täiendavad mõõtmised:

• kondensaatori mõõtmine: 0-100 mF
• foo mõõtmine: 0-10 MHz
• temperatuuri mõõtmine: -30°C kuni 1000°C
• bezkontaktne AC pingete tuvastamine: NCV
• käivitusvoolu mõõtmine
• faasi kohaloleku mõõtmine (proovifunktsioon)

Mõõtmiste täpsus:

AC voolu mõõtmise täpsuse näide. Arvutused mõõtmistulemuseks: 30 A

• YT-730933 mõõturi mõõtmise täpsus selle ulatuse jaoks: ±(2.5%+10), eraldusvõime 0.01 A
• mõõtmisviga arvutamise valem: (mõõtmise tulemus x 2%) + 30 x eraldusvõime
• arvutused: (30 x 2.5%) + 10 x 0.01 = 0.75 + 0.1 = 0.85 A

Tegelik tulemus, sealhulgas mõõtmisviga 30 A näidu puhul = 30 ± 0.85 A.

• tulemus, sealhulgas mõõtmisviga AC pingete mõõtmise näidu puhul: 235 V = 235 ± 2.85 V
• tulemus, sealhulgas mõõtmisviga DC pingete mõõtmise näidu puhul: 12 V = 12 ± 0.146 V

Tabel eraldusvõime ja täpsuse kohta konkreetse mõõtmise jaoks on kasutusjuhendis.

Ehitatud funktsioonid:

• TRUE RMS - mõõtur, millel on see funktsioon, näitab vahelduvvoolu pinget või voolu tõelist rms väärtust. Erinevalt keskmistatutest mõõturitest näitavad TRUE RMS seadmed õiget väärtust mitte ainult sinusoidsete lainekujundite, vaid ka deformatsioonidega sinusoidsete lainekujundite, nt ülemiste harmoonikate, ruudu või kolmnurga lainekujundite korral. See on hädavajalik funktsioon seal, kus on releed ja AC/DC toiteallikad, mootori vahetusjuhtimist, HVAC süsteemid jne.
• NCV - kontaktivaba AC pingete tuvastamine induktiivse meetodi abil. Mõõtur tuvastab pinget isoleeritud juhtmes ja suudab näidata ka faasi juhet.
• LINE - kontaktivaba AC pingete tuvastamine, töötab nagu traditsioonilised proovimeetodid. Kui mõõtmisproov sisestatakse pisikesse avausse, näidatakse ekraanil neli kriipsu, LED märgutuli süttib ja kõlab intermittiivne heli.
• AUTO - automaatne mõõtmise ulatuse reguleerimine. Tundmatute väärtuste mõõtmiseks käsitsiregulatsiooniga mõõturiga tuleks mõõtmisi alustada suurimast väravast ja liikuda the kõige täpsema juurde. Vastasel juhul võivad seadmed kahjustuda. AUTO funktsioneerimisega multimeeter peab samal ajal katset piisema ning mõõtur leiab automaatselt optimaalse ulatuse. Mõõtur algab vaikimisrežiimis AUTO režiimis.
• RAN - käsitsi mõõtmise ulatuse vahetus
• DATA HOLD - ekraanil praeguste mõõdetud väärtuste hoidmine
• INR - käivitusvoolu mõõtmine mõõtmisklambrite abil. Mõõtur mõõdab käivitusvoolu 80 ms pärast seadme käivitamist.

Muud andmed:

• LCD ekraan, maksimaalne näidatud tulemus: 6000.
• ekraani ja klambri välja valgustamine
• akustiline signaal pidevuse testis takistustele alla 50Ω
• klambri avatus kuni 25 mm

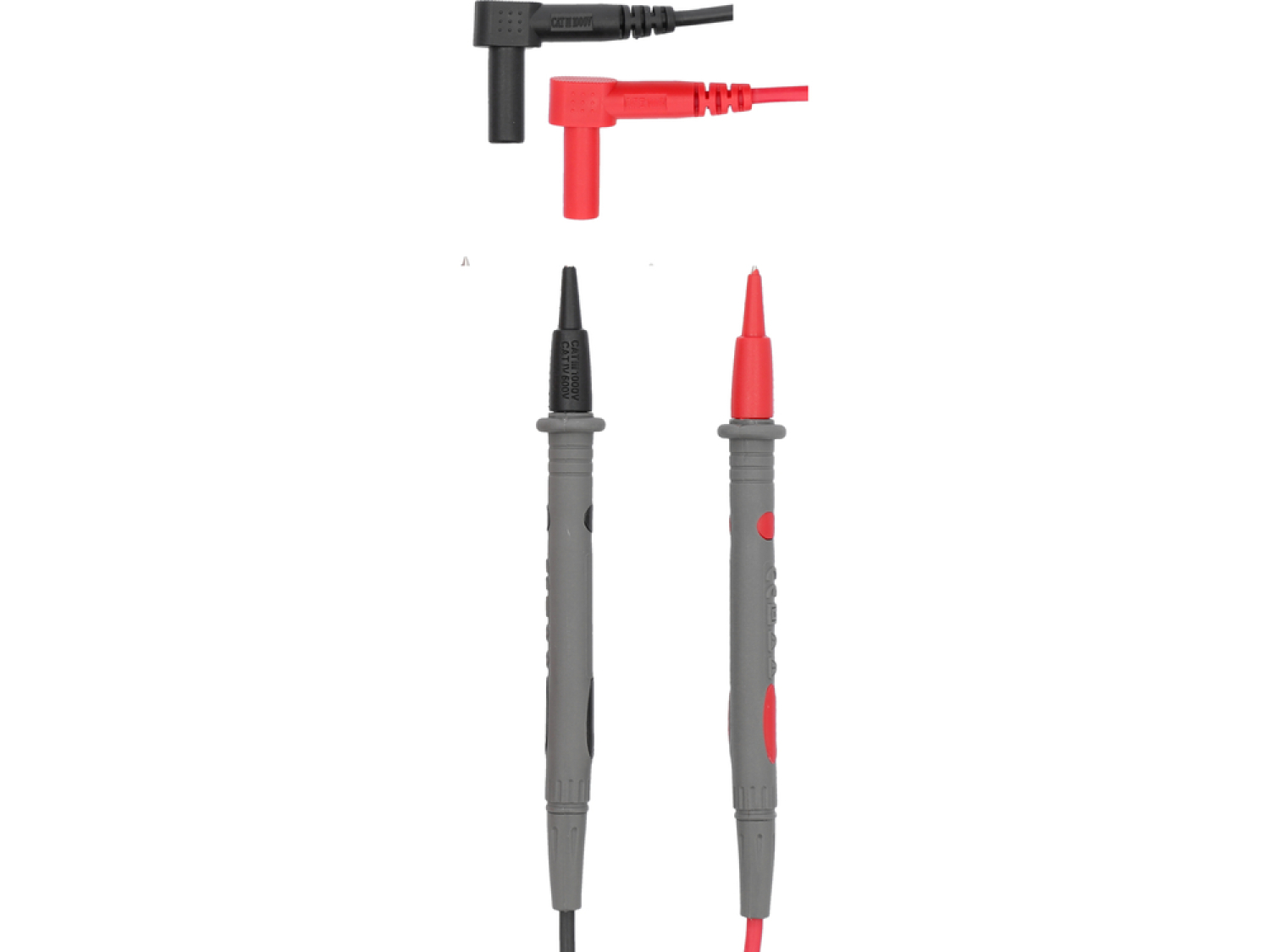

• 14 cm pikkused mõõtmisproovid
• kaabli pikkus koos proovidega: 103 cm
• kaabli diameeter koos isoleerimisega: 3.6 mm

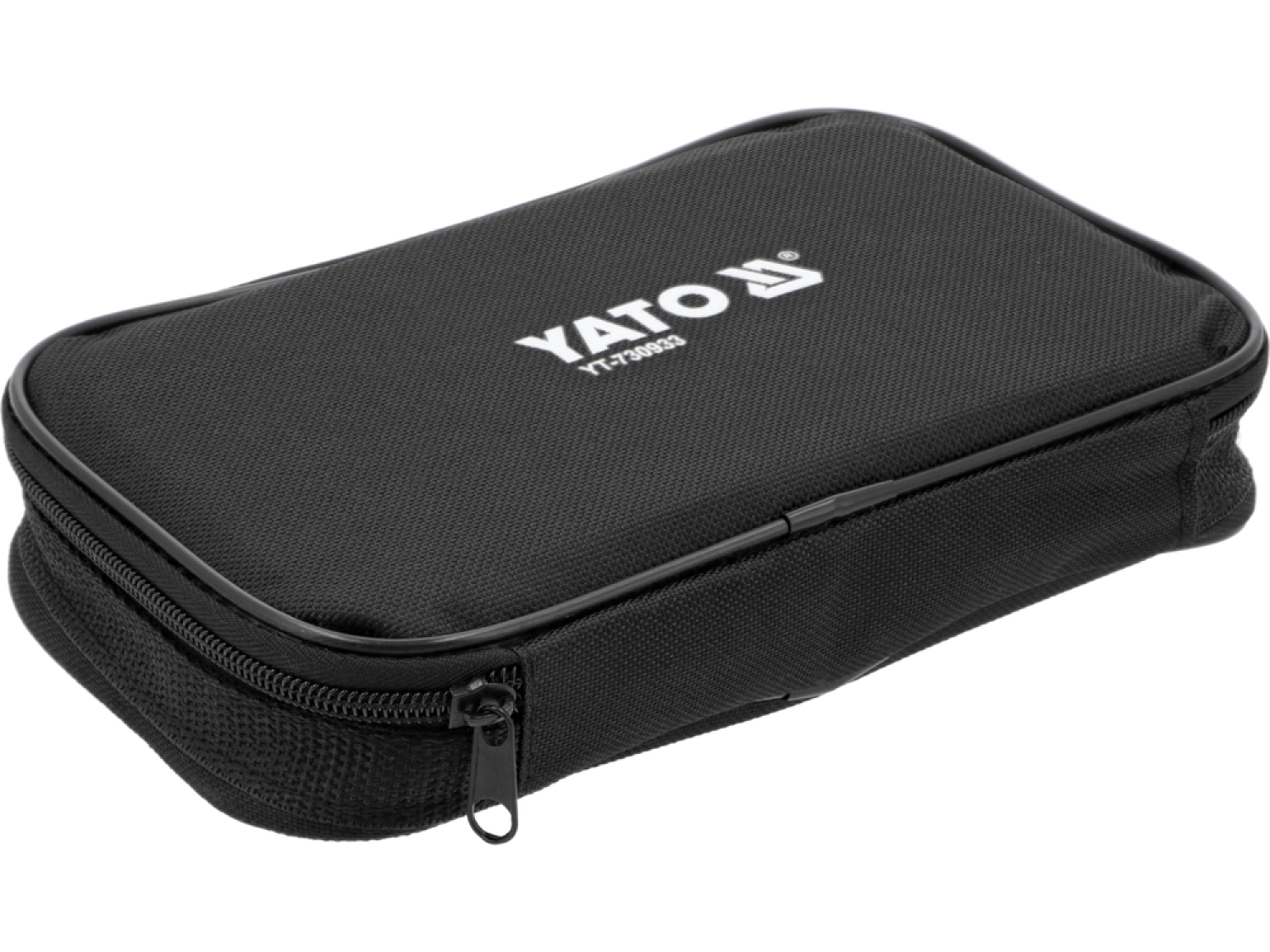

• kaas on lisatud
• disain on ülekoormusvõimekusega
• mõõturi automaatne väljalülitus 15 minuti inaktiivsuse järel
• võimalus automaatse väljalülitusrežiimi välja lülitada
• madala aku indikaator
• toide: kolm 1,5 V (AAA) akut

Hoidke tähelepanu!

Voolu mõõtmine klampmõõturite abil viiakse läbi ainult ühe juhi, ühe traadi peal. Klambri kinnitamine mitmejuhtmelisele kaablile ilma üksiku juhi isoleerimiseta näitab vale tulemust või nullvoolu.
